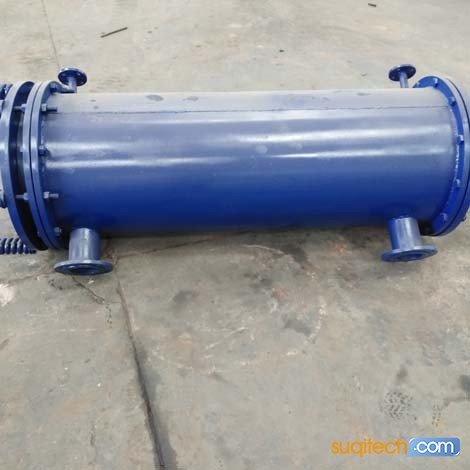

内丘县石墨换热器设备筒体，经常出现的两个问题是:石墨管拉断和石墨管爆破，可以说，这两种形式在管壳式石墨换热器损坏中占有较大的比例，从使用情况来看,国产的压型石墨管失效形式主要是拉断,进口的浸渍石墨化管主要是爆破，当换热器的列管损坏时，如何在现场对其进行快速修理，难点在于怎样快速地对石墨管进行检漏，下面，我们河南中氟石墨设备专业技术人员给大家做出详细解答：
常规的检漏方法是对石墨换热器中的石墨管一根一根地进行试压。用这种方法检漏最彻底,但速度太慢,每根管子大约耗时5ｍｉｎ。一台400ｍ2管壳式石墨换热器大约有490根长6ｍ、50ｍｍ×7ｍｍ的管子,全部检查完大约需要40ｈ，由于管壳式石墨换热器的外壳大约有80%的壳体是用碳钢制造,假如清洗,酸性水会对换热器的外壳产生腐蚀。此时必须用一台高压清洗机,逐根对管子进行清洗，大家使用的清洗机压力要比较稳定,调好水压后不需要人监护。检漏前应封闭换热器的蒸汽自动调节阀和手动总阀,拆往换热器的冷凝液排放管,并在此接口上装上阀门,供检漏时用于排放壳程内的水。
内丘县石墨换热器设备筒体，向石墨换热器的管程内注水,使水位高出换热器上管板端面约50～100ｍｍ,快速地打开冷凝液排放管接口上的阀门,将从管程漏到壳程的水快速排完;此时断裂严重的管子在上管板的水面上会出现旋涡,应快速地用橡皮塞子塞上此管子的上端口,并关上冷凝液排放管接口上的阀门。重复以上动作,就可以把严重断裂的管子找出来。
